Kako izračunati temeljno opterećenje rešetkaste strukture vijka?

Kao dobavljač rešetkastih konstrukcija s vijcima, precizno izračunavanje opterećenja temelja je ključno za osiguranje sigurnosti i stabilnosti cijele konstrukcije. U ovom blogu ću podijeliti neke ključne metode i razmatranja za izračunavanje opterećenja temelja rešetkastih struktura s vijcima.

1. Razumijevanje osnova rešetkastih struktura s loptom

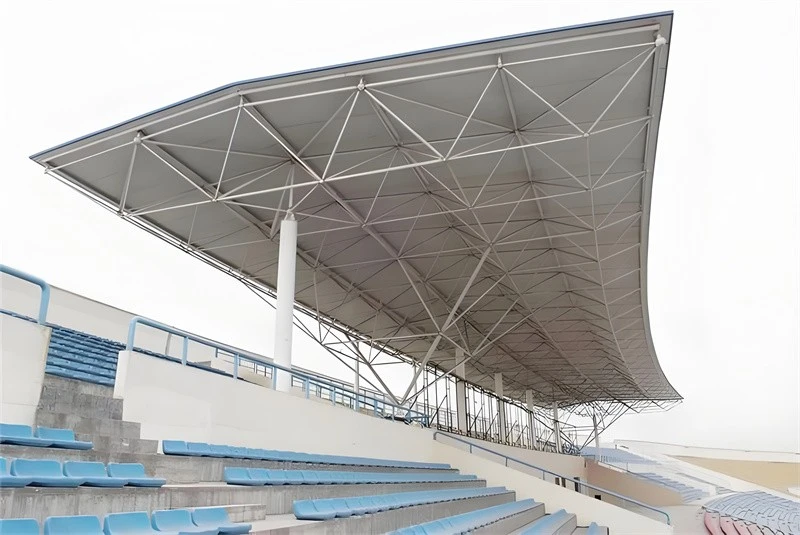

Mrežaste strukture sa loptom se široko koriste u raznim zgradama kao što su bolnice, vile i gimnazije. Na primjer, možete se odjavitiBolnica sa čeličnom konstrukcijom,Čelična konstrukcija Bolt Ball Grid Villa, iGimnazija sa čeličnom konstrukcijom sa loptomda vidite njihovu praktičnu primjenu. Ove konstrukcije se sastoje od kuglica i šipki, koje čine stabilan i efikasan sistem nosivosti. Temelj rešetkaste konstrukcije s kugličnim vijkom odgovoran je za prijenos svih opterećenja sa gornje konstrukcije na tlo.

2. Vrste opterećenja koje djeluju na rešetkaste konstrukcije s kugličnim vijcima

Dead Loads

Mrtvo opterećenje su trajna opterećenja na konstrukciju, uključujući vlastitu težinu same konstrukcije rešetke s kugličnim vijakom, težinu bilo kojeg pričvršćenog krovnog materijala, izolacije i drugih nepomičnih komponenti. Za izračunavanje mrtvog opterećenja strukture rešetke s kugličnim vijakom, moramo znati gustoću i volumen svake komponente. Na primjer, težina čeličnih šipki može se izračunati na osnovu njihove površine poprečnog presjeka, dužine i gustine čelika (obično oko 7850 kg/m³). Težina krovnih materijala kao što su čelični lim ili staklene ploče može se odrediti prema njihovoj jediničnoj težini i površini koju pokrivaju.

Live Loads

Živa opterećenja su promjenjiva opterećenja koja konstrukcija može doživjeti tijekom svog vijeka trajanja. To uključuje težinu ljudi, namještaja, opreme i opterećenja snijegom u hladnim regijama. U slučaju gimnastičke sale, živo opterećenje treba uzeti u obzir težinu velikog broja ljudi i sportske opreme. Opterećenja snijegom se izračunavaju na osnovu lokalnih meteoroloških podataka i relevantnih projektnih kodova. Na primjer, u područjima s velikim snježnim padavinama, opterećenje snijegom može biti značajan faktor u proračunu opterećenja temelja.

Opterećenja vjetrom

Opterećenja vjetra djeluju na površinu rešetkaste strukture vijaka i mogu uzrokovati bočne sile. Veličina opterećenja vjetrom ovisi o faktorima kao što su brzina vjetra, oblik i veličina konstrukcije, te teren oko zgrade. Testovi u aerotunelu ili empirijske formule mogu se koristiti za izračunavanje opterećenja vjetrom. Za rešetkastu rešetku s vijcima visokog ili velikog raspona, opterećenja vjetrom mogu imati značajan utjecaj na dizajn temelja.

3. Metode proračuna opterećenja temelja

Metoda statičkog proračuna

Metoda statičkog proračuna je osnovni pristup za proračun opterećenja temelja. Prvo, trebamo analizirati raspodjelu sile u strukturi rešetke s kuglicom. Koristeći principe statike, možemo odrediti reakcije na nosačima konstrukcije. Za jednostavnu planarnu rešetkastu strukturu kugle, možemo uspostaviti jednadžbe ravnoteže (zbir sila u x - smjeru, y - smjeru i zbir momenata) za rješavanje reakcija potpore.

Za trodimenzionalnu strukturu kuglične mreže, proračun postaje složeniji. Obično dijelimo konstrukciju na manje elemente i analiziramo prijenos sile između tih elemenata. Reakcije potpore dobivene analizom konstrukcije zatim se koriste kao opterećenja koja djeluju na temelj.

Metoda konačnih elemenata

Metoda konačnih elemenata (FEM) je napredniji i precizniji način izračuna opterećenja temelja. U FEM-u, rešetkasta struktura vijaka je diskretizirana na veliki broj malih elemenata, kao što su rešetkasti elementi za šipke i elementi školjke za krovište. Svaki element ima svoju matricu krutosti, a sastavljanjem ovih matrica možemo dobiti ukupnu matricu krutosti konstrukcije.

Primjenom opterećenja (mrtvog, živog, vjetra, itd.) na model i rješavanjem sistema jednadžbi možemo dobiti unutrašnje sile i pomake konstrukcije. Reakcije potpore izračunate iz FEM analize su preciznije, posebno za složene strukture kuglaste rešetke. Softver poput SAP2000, ANSYS ili Midas Gen može se koristiti za izvođenje FEM analize.

4. Razmatranja pri proračunu opterećenja temelja

Uslovi tla

Uslovi tla na gradilištu imaju značajan uticaj na dizajn temelja. Različite vrste tla, kao što su glina, pijesak ili kamen, imaju različitu nosivost. Prije izračuna opterećenja temelja, potrebno je izvršiti geotehnička istraživanja kako bi se utvrdila svojstva tla, uključujući gustoću tla, čvrstoću na smicanje i stišljivost.

Ako tlo ima malu nosivost, može biti potrebna veća površina temelja kako bi se opterećenje ravnomjerno rasporedilo i spriječilo prekomjerno slijeganje. U nekim slučajevima mogu biti potrebne mjere poboljšanja tla kao što su zbijanje ili korištenje temelja od šipova.

Strukturna veza

Veza između rešetkaste strukture vijka i temelja je također ključna. Veza treba da bude u stanju da efikasno prenese opterećenja sa gornje konstrukcije na temelj. Različiti tipovi priključaka, kao što su zavareni spojevi ili vijčani spojevi, imaju različite mogućnosti prijenosa opterećenja.

U proračunu opterećenja temelja moramo osigurati da veza može izdržati izračunata opterećenja bez kvara. Dizajn veze također treba uzeti u obzir faktore kao što su otpornost na koroziju i lakoća konstrukcije.

Faktori sigurnosti

Sigurnosni faktori se koriste za obračun nesigurnosti u proračunu opterećenja i svojstvima materijala. U proračunu opterećenja temelja treba primijeniti odgovarajuće sigurnosne faktore na izračunata opterećenja. Na primjer, projektno opterećenje se obično dobije množenjem izračunatog opterećenja sa sigurnosnim faktorom. Vrijednost faktora sigurnosti ovisi o vrsti opterećenja i projektnim zahtjevima. Za mrtva opterećenja, sigurnosni faktor je općenito niži od onog za živa opterećenja ili opterećenja vjetrom.

5. Studije slučaja

Pogledajmo primjer iz stvarnog svijeta rešetkaste strukture za vilu. Pretpostavimo da vila ima krov sa kugličnim rešetkama raspona od 10 metara i nagiba od 15 stepeni. Sopstveno opterećenje krovne konstrukcije, uključujući kugle vijaka, šipke i krovni materijal, izračunato je na 1,5 kN/m². Pretpostavlja se da je stvarno opterećenje 0,5 kN/m² prema lokalnom građevinskom zakonu.

Metodom statičkog proračuna prvo analiziramo raspodjelu sila u krovnoj konstrukciji. Uzimajući u obzir ravnotežu sila i momenata, možemo izračunati reakcije na četiri nosača krova. Nakon primjene odgovarajućih sigurnosnih faktora, dobijamo projektna opterećenja za temelj.

U drugom slučaju, projektovana je gimnastička sala sa kugličnim rešetkama velikog raspona raspona od 50 metara. Zbog svoje velike veličine, opterećenje vjetrom postaje kritičan faktor. Koristeći metodu konačnih elemenata, modeliramo cijelu strukturu u softveru. Unosom podataka o brzini vjetra iz lokalnih meteoroloških zapisa i geometrijskih parametara konstrukcije možemo precizno izračunati vjetrom izazvane sile i rezultirajuća opterećenja temelja.

6. Zaključak

Proračun temeljnog opterećenja rešetkaste konstrukcije s vijcima je složen, ali bitan zadatak. Zahtijeva sveobuhvatno razumijevanje vrsta opterećenja koja djeluju na konstrukciju, odgovarajuće metode proračuna i razmatranje različitih faktora kao što su uvjeti tla i konstruktivne veze.

Kao dobavljač strukture rešetke s kugličnim vijakom, posvećeni smo pružanju visokokvalitetnih proizvoda i preciznih usluga dizajna. Ako planirate projekat koji zahtijeva rešetkastu strukturu s kuglicom, bilo da se radi o bolnici, vili ili gimnastičkoj sali, možemo vam pomoći oko proračuna opterećenja temelja i cjelokupnog dizajna strukture. Slobodno nas kontaktirajte za više informacija i započinjanje pregovora o nabavci.
