Kako razmotriti interakciju tlo-struktura u dizajnu rešetkastog mosta čelične konstrukcije?

Kada je u pitanju dizajn rešetkastog mosta od čelične konstrukcije, jedan od najkritičnijih aspekata koje inženjeri i projektanti moraju uzeti u obzir je interakcija tlo-struktura. Kao vodeći dobavljačMost sa čeličnom konstrukcijom, iz prve ruke sam svjedočio značaju ove interakcije u osiguravanju sigurnosti, trajnosti i performansi ovih mostova. U ovom blogu ću se pozabaviti kako razmotriti interakciju između tla i strukture u procesu projektovanja rešetkastog mosta čelične konstrukcije.

Razumijevanje interakcije tlo - struktura

Interakcija tlo - konstrukcija odnosi se na međusobni utjecaj temelja tla i konstrukcije izgrađene na njemu. U slučaju rešetkastog mosta od čelične konstrukcije, most prenosi svoja opterećenja na tlo preko svojih temelja, a tlo zauzvrat reagira na ta opterećenja, utječući na ponašanje mosta. Ova interakcija može imati dubok utjecaj na unutrašnje sile, pomake i ukupnu stabilnost mosta.

Svojstva tla igraju ključnu ulogu u ovoj interakciji. Različite vrste tla, kao što su glina, pijesak i stijene, imaju različite karakteristike u smislu svoje čvrstoće, krutosti i stišljivosti. Na primjer, glinena tla imaju tendenciju da budu stišljivija, što može dovesti do većih naselja ispod temelja mosta. S druge strane, pješčana tla obično imaju veću posmičnu čvrstoću, ali mogu biti osjetljivija na ukapljivanje tijekom seizmičkih događaja. Kameni temelji, ako su dostupni, pružaju relativno stabilan i čvrst oslonac za most.

Važnost razmatranja interakcije tlo - konstrukcija u projektovanju mosta

Zanemarivanje interakcije između tla i strukture u dizajnu rešetkastog mosta od čelične konstrukcije može dovesti do različitih problema. Prvo, može rezultirati netočnim predviđanjima unutrašnjih sila unutar elemenata mosta. Ako se pretpostavi da je tlo kruti oslonac kada je stvarno deformabilno, izračunate sile u elementima rešetke mogu se značajno razlikovati od stvarnih sila. To može dovesti do previše ili nedovoljno dizajniranih elemenata, što može ugroziti sigurnost i ekonomičnost mosta.

Drugo, interakcija tlo-struktura može utjecati na upotrebljivost mosta. Prekomjerna slijeganja ili diferencijalna slijeganja mogu uzrokovati probleme kao što su pucanje na palubi, neusklađenost dilatacijskih spojeva i neugodnost za korisnike mosta. U ekstremnim slučajevima, velika naselja mogu čak dovesti do kvara mosta.

Štaviše, tokom seizmičkih događaja, interakcija tlo-struktura može pojačati ili prigušiti seizmički odgovor mosta. Pravilno razmatranje ove interakcije može pomoći u dizajniranju mosta koji može učinkovitije izdržati seizmičke sile, smanjujući rizik od oštećenja i urušavanja.

Koraci za razmatranje interakcije tla i strukture u projektovanju mosta

1. Istraga lokacije

Prvi korak u razmatranju interakcije između tla i strukture je sprovođenje sveobuhvatnog istraživanja lokacije. Ovo uključuje prikupljanje informacija o stanju tla na lokaciji mosta. Geotehnički inženjeri obično koriste različite metode kao što su bušenje bušotina, ispitivanje na licu mjesta (npr. test penetracije konusa, standardni test penetracije) i laboratorijska ispitivanja kako bi odredili svojstva tla. Podaci dobiveni ovim ispitivanjem, uključujući tip tla, gustoću, sadržaj vlage, posmičnu čvrstoću i stišljivost, bitni su za razumijevanje ponašanja tla pod opterećenjem mosta.

2. Izbor tipa temelja

Na osnovu svojstava tla dobivenih istraživanjem gradilišta, potrebno je odabrati odgovarajući tip temelja za rešetkasti most čelične konstrukcije. Uobičajeni tipovi temelja za mostove uključuju plitke temelje (poput raširenih temelja) i duboke temelje (kao što su šipovi i kesoni).

Plitki temelji su prikladni kada tlo blizu površine tla ima dovoljnu nosivost da izdrži opterećenja mosta. Relativno su jednostavni i isplativi za izgradnju. Međutim, oni su osjetljiviji na slijeganje tla i mogu zahtijevati posebne mjere za kontrolu diferencijalnog slijeganja.

Duboki temelji se koriste kada je tlo blizu površine slabo ili stisljivo. Šipovi, na primjer, mogu prenijeti opterećenje mosta na dublje, kompetentnije slojeve tla ili stijene. Oni mogu pružiti bolju otpornost na naselja i bočne sile, posebno u područjima s lošim uvjetima tla ili visokom seizmičkom aktivnošću.

3. Modeliranje interakcije tla i strukture

Kada se odabere tip temelja, potrebno je razviti numerički model koji uzima u obzir interakciju tlo-struktura. Postoji nekoliko dostupnih metoda za modeliranje ove interakcije, uključujući metodu reakcije podloge, metodu konačnih elemenata i metodu graničnih elemenata.

Metoda reakcije podloge je pojednostavljeni pristup koji pretpostavlja tlo kao niz nezavisnih izvora. Krutost ovih opruga predstavlja otpornost tla na deformacije. Ova metoda je relativno laka za implementaciju i pogodna je za idejno projektovanje i analizu.

Metoda konačnih elemenata je sofisticiraniji pristup koji može precizno modelirati složeno ponašanje tla i strukture. Ona dijeli tlo i strukturu na male elemente i rješava jednadžbe ravnoteže za svaki element. Ova metoda može uzeti u obzir nelinearno ponašanje tla, interakciju između tla i strukture i dinamičku reakciju sistema.

Metoda graničnih elemenata je još jedna numerička tehnika koja se može koristiti za modeliranje interakcije tlo-struktura. Posebno je koristan za probleme koji uključuju beskonačne ili polu-beskonačne domene, kao što je tlo oko temelja mosta.

4. Analiza i optimizacija dizajna

Nakon razvoja numeričkog modela, potrebno je analizirati odziv mosta pod različitim uvjetima opterećenja, uključujući mrtva opterećenja, živa opterećenja i seizmička opterećenja. Rezultati analize mogu se koristiti za procjenu unutarnjih sila, pomaka i stabilnosti mosta.

Ako analiza pokaže da most ne ispunjava zahtjeve projekta, dizajn se može optimizirati. To može uključivati ​​prilagođavanje dimenzija elemenata mosta, promjenu tipa temelja ili konfiguracije ili korištenje dodatnih strukturnih elemenata za poboljšanje performansi mosta.

Studije slučaja

Da bismo ilustrirali važnost razmatranja interakcije između tla i strukture u dizajnu rešetkastog mosta čelične konstrukcije, pogledajmo nekoliko studija slučaja.

U projektu gdje je aPešački nadvožnjak čelične konstrukcijeizgrađena na lokaciji sa mekim glinovitim tlom, prvobitni projekat nije u potpunosti uzeo u obzir interakciju tlo - struktura. Most je projektiran s plitkim podnožjem, uz pretpostavku relativno krutog tla. Međutim, nakon izgradnje uočena su značajna slijeganja koja su uzrokovala pukotine na palubi i neusklađenost dilatacijskih spojeva. Naknadna analiza koja je razmatrala interakciju tlo-struktura pokazala je da je visoka kompresibilnost tla glavni uzrok problema. Dizajn je zatim modificiran postavljanjem šipova za prijenos opterećenja na dublji, kompetentniji sloj tla, što je efikasno riješilo problem slijeganja.

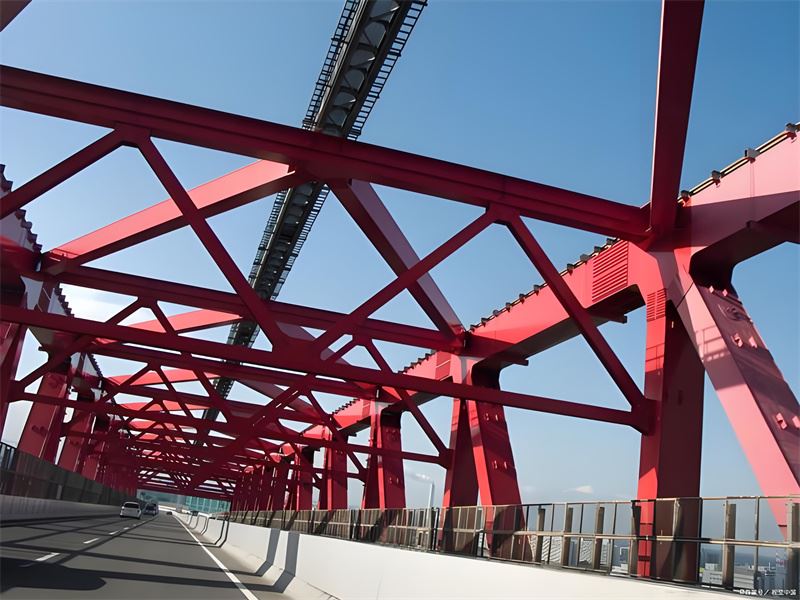

Drugi primjer je aGradski nadvožnjak čelične konstrukcijenalazi se u seizmički sklonom području. Projektantski tim je koristio model konačnih elemenata koji je uključivao interakciju tlo - struktura kako bi analizirao seizmički odgovor mosta. Rezultati su pokazali da interakcija između tla i konstrukcije može pojačati seizmičke sile na mostu. Na temelju ove analize, dizajn je optimiziran povećanjem krutosti elemenata mosta i poboljšanjem detalja spoja, čime je povećana seizmička otpornost mosta.

Zaključak

U zaključku, razmatranje interakcije tla i konstrukcije je od najveće važnosti u projektiranju rešetkastog mosta čelične konstrukcije. Zahtijeva sistematski pristup, počevši od istraživanja lokacije, preko odabira tipa temelja, modeliranja interakcije, analize i optimizacije dizajna. Pravilnim razmatranjem ove interakcije možemo osigurati sigurnost, izdržljivost i performanse mosta pod različitim uvjetima opterećenja.

Kao aMost sa čeličnom konstrukcijomdobavljača, posvećeni smo obezbeđivanju visokokvalitetnih mostova koji su projektovani uz puno razmatranje interakcije između tla i strukture. Ako vam je potreban rešetkasti most od čelične konstrukcije za vaš projekat, pozivamo vas da nas kontaktirate radi dalje rasprave i pregovora o nabavci. Naš tim stručnjaka spreman je da vam pomogne u svakom koraku procesa, od projektovanja do izgradnje, kako bi osigurali da vaš most ispunjava sve vaše zahtjeve.

Reference

1. Budyn, J. i Kolupaev, V. (2010). Interakcija tlo - struktura u inženjerstvu zemljotresa. CRC Press.
2. Poulos, HG, i Davis, EH (1974). Mehanika tla za temeljno inženjerstvo. John Wiley & Sons.
3. ASCE. (2017). Minimalna projektna opterećenja i povezani kriteriji za zgrade i druge konstrukcije (ASCE/SEI 7 - 16). Američko društvo građevinskih inženjera.
